Universal Gehäuse für 12V Steckdose/Zigarettenanzünder im Kofferraum für BMWs

Unser Ziel war ein möglichst originalgetreuer Look und praktischer versenkter Einbau

Für alle, die eine 12V Steckdose im Kofferraum nachrüsten möchten und dabei einen möglichst originalen sauberen Look haben möchten, für die haben wir eine perfekte Lösung entwickelt. Wir haben ein Gehäuse entworfen, mit dem man das originale BMW 12V Steckdosengehäuse mit der Klappe (Teilenummer 61 34 6 843 098) in der Seitenverkleidung im Kofferraum versenkt einbauen kann. Der große Vorteil hier, es steht nichts heraus, man kann sich die 12V Dose also auch nicht versehentlich abreißen und durch den versenkten Einbau sieht es einfach viel stimmiger und fast wie original aus.

Wie verbaut man das Gehäuse zusammen mit dem 12V Steckdosengehäuse am besten?

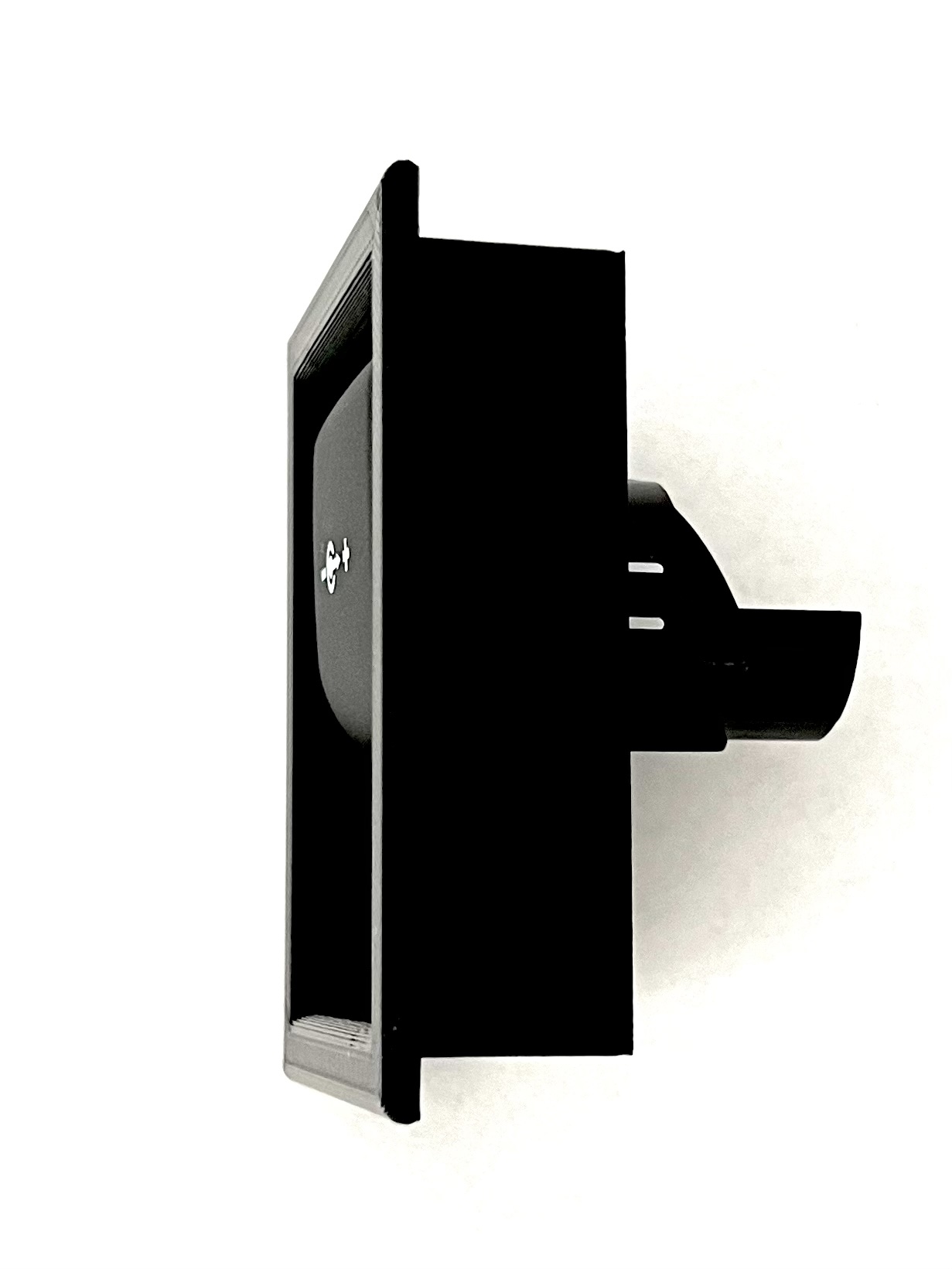

Zunächst steckt man das 12V Steckdosengehäuse mit der Klappe (Teilenummer 61 34 6 843 098) in den Rahmen/Box. Anschließend setzt man den Steckdoseneinsatz (Teilenummer: 61 34 6 973 037) herein. Dadurch werden nun Plastiknasen herausgedrückt und alles ist am Rahmen bzw. der Box und fest fixiert. Nun sucht man sich im Kofferraum einen passenden Platz, wo hinter der Seitenverkleidung genügend Tiefe vorhanden ist (mind. 60 mm oder mittels Umbiegen der Kontakte nur 50 mm Tiefe notwendig), um den elektrischen Anschluss realisieren zu können. Anschließend schafft man sich einen Ausschnitt in der Seitenverkleidung (Höhe: 70 mm, Breite 50 mm) und klebt dann mit einem guten 2K Plastikkleber die Box mit der Aufnahme für das Steckdosengehäuse in die Seitenverkleidung ein. Zum Einkleben bitte nur hochwertige 2K Plastikkleber verwenden, denn es soll ja schließlich halten. Wir haben dafür PETEC Plastbond verwendet und damit gute Erfahrung in puncto Festigkeit und Haltbarkeit gemacht.

Praxistest

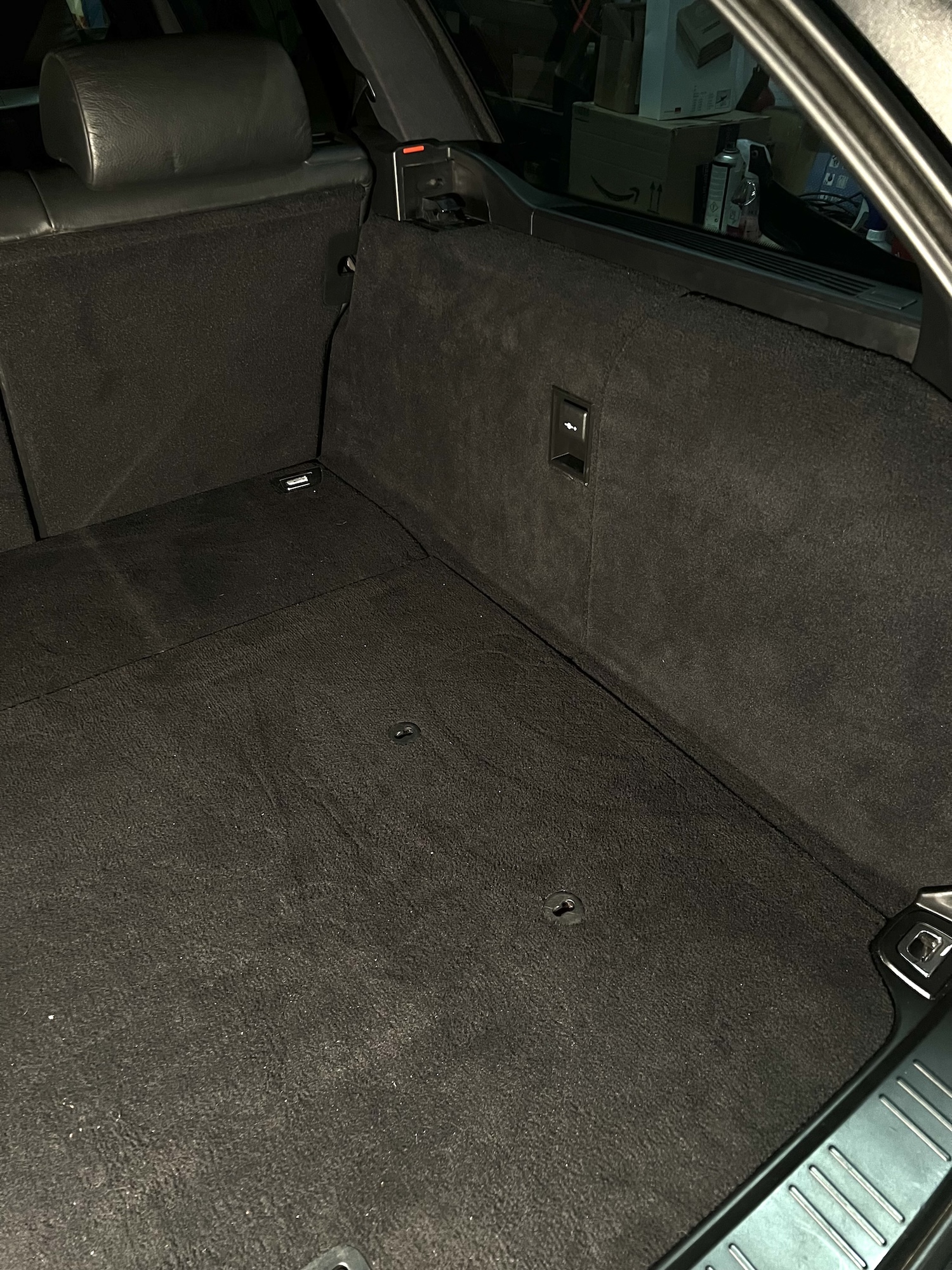

Das Design ist angelehnt an das originale Gehäuse mit der 12V Dose im Kofferraum des e39 Touring. Getestet und verbaut haben wir dies am eigenen BMW E39 Touring und in der Praxis ist es nun mehr als angenehm, bspw. nun mal eine Kühlbox direkt im Kofferraum anschließen zu können und kein langes Kabel durchs halbe Auto legen zu müssen. Die Box für die 12V Dose passt natürlich nicht nur in den E39 Touring, sondern universell auch noch in viele weitere BMW Modelle. Man muss nur sicherstellen, dass an der Stelle, wo die Box mit der 12V Dose verbaut werden soll, mindestens eine Tiefe von 60 mm gegeben ist. Falls 60 mm Tiefe nicht realisierbar ist, kann man durch Umbiegen der Anschlüsse eine Tiefe von nur 50 mm erreichen.

Was benötigt man alles für den Einbau?

Für den Einbau, zusätzlich zu unserer hier angebotenen Box/Rahmen mit der Aufnahme für das 12V Steckdosengehäuse von BMW, benötigt man folgendes:

• 12V Steckdosengehäuse mit der Klappe von BMW Teilenummer 61 34 6 843 098
• Die Steckdose selbst, die in das Steckdosengehäuse eingeschoben wird. BMW Teilenummer: 61 34 6 973 037
• 2K Plastikkleber
• Dremel oder anderes Werkzeug, um den Ausschnitt in die Seitenverkleidung hineinzuschneiden (Höhe: 70mm, Breite: 50mm, Tiefe: 50-60mm)
• Kabel, Stecker, ggf. Relais wenn die 12V Dose über Zündungsplus geschaltet sein soll, Sicherung usw. für den elektrischen Anschluss

Material und Oberfläche

Der Rahmen/Box wird aus hochwertigem ASA (oft als besseres ABS betitelt) gedruckt, daher ist er UV-beständig, hält Temperaturen bis 96 Grad stand und zusätzlich ist das von uns eingesetzte Material brandhemmend zertifiziert. Chemisch resistent ist dieses auch, allerdings ist dies für den Innenraum wohl irrelevant.

Die Oberfläche ist ein unbearbeiteter 3D-Druck. Dies bedeutet, dass man typische Linien vom FDM Druckverfahren sieht. Mittels einiger Tests und Optimierung einiger Parameter erreichen wir das bestmögliche Oberflächenfinish und Glätte beim Druck. Bei Bedarf und für ein perfektes Finish kann die Oberfläche geschliffen und überlackiert werden.

Du brauchst Hilfe bei der Montage, Verkabelung oder bist unsicher, ob es bei dir in die Seitenverkleidung passt?

Kein Problem. Schreibe uns und wir helfen dir gerne weiter und unterstützen dich, bis die Steckdose auch in deinem Auto verbaut ist.
